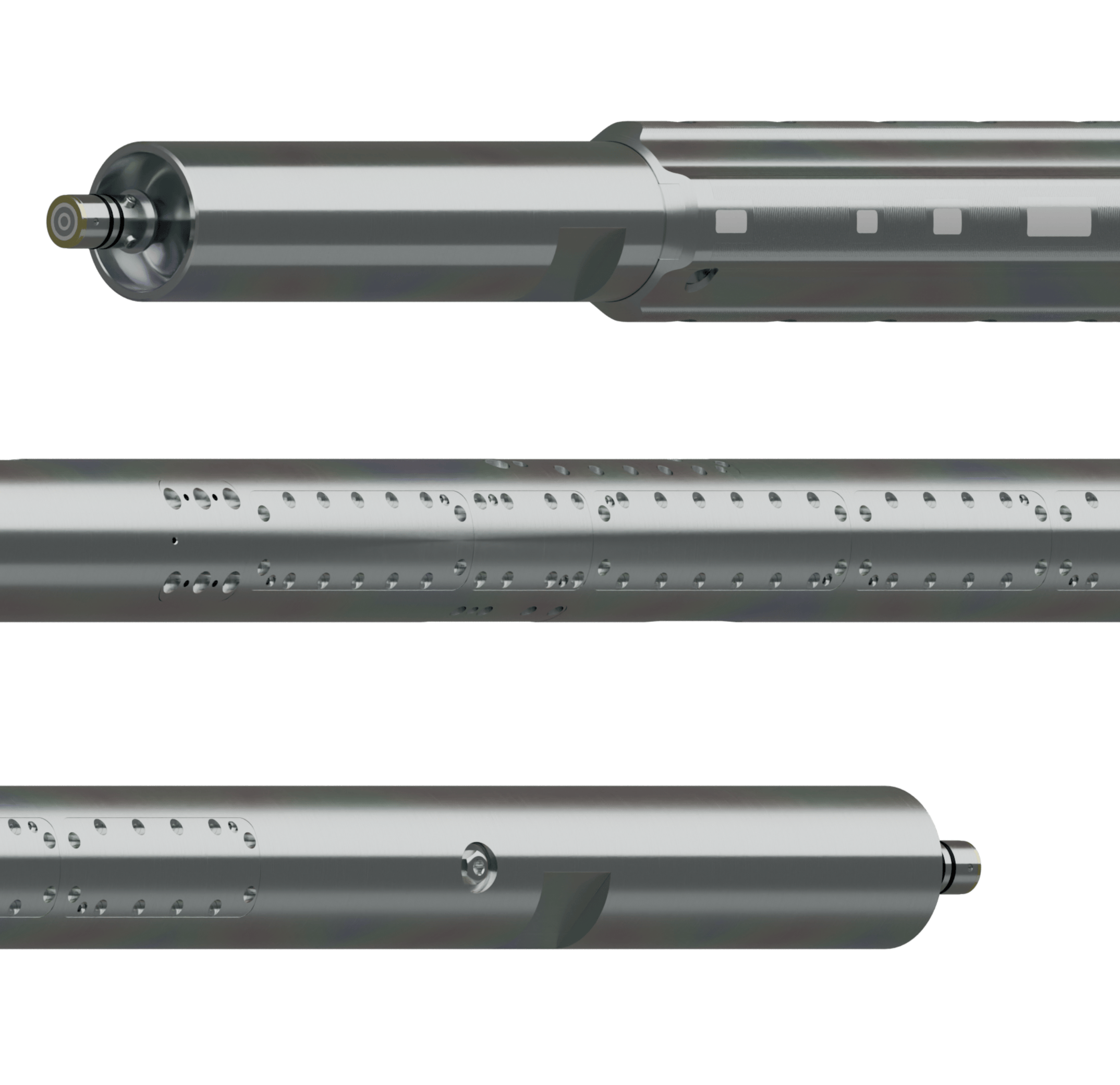

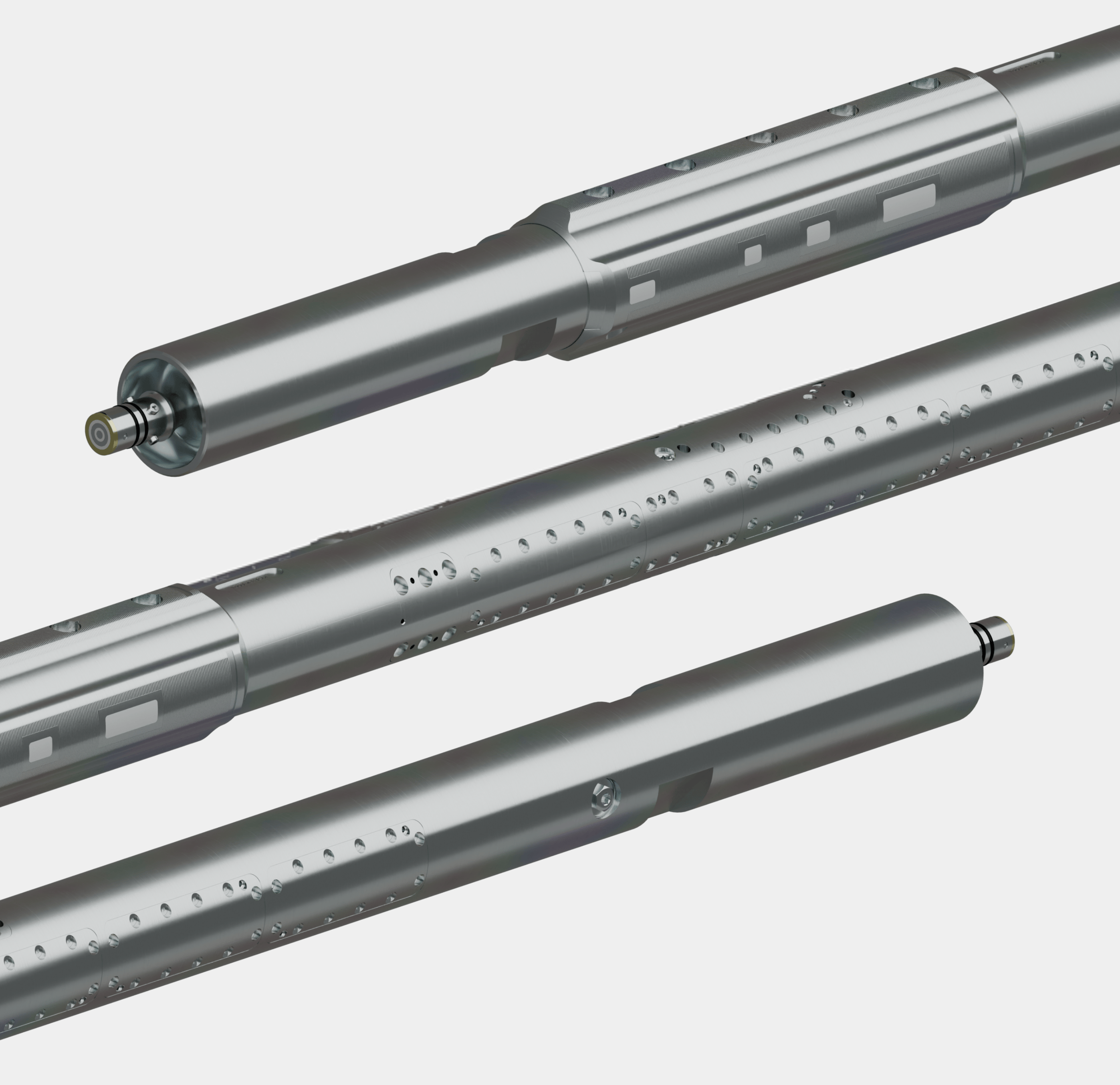

Модуль радиоактивного каротажа (МРК)

Азимутальная плотность и пористость горных пород с построением имиджей, индекс фотоэлектрического поглощения и диаметр скважины в процессе бурения

Скачать спецификацию Обсудить задачу

Оценка коллектора
и геонавигация по имиджам

Модуль радиоактивного каротажа телеметрической системы «Корвет-3» объединяет зондовые установки нейтронного и литоплотностного каротажа. Экранирование зондов позволяет вести измерения по азимуту и строить имиджи плотности и пористости: по ним определяют угол пересечения ствола с границами пластов, уточняют положение скважины относительно геологических объектов и корректируют геонавигационную модель в реальном времени. Литоплотностная зондовая установка разработана совместно с НПП «Энергия» — российским разработчиком в области радиоактивных методов каротажа.

Что получает заказчик

Оценка коллектора при бурении

Пористость и литология

Геонавигация
по имиджам

Инклинометрия и ГК в одном модуле

Распознавание газонасыщенных зон

По расхождению плотностной и нейтронной пористости

Что измеряет

Азимутальную плотность горных пород

Азимутальную водонасыщенную пористость

Индекс фотоэлектрического поглощения

Диаметр скважины

Затрубное давление

Применение

Оценка ёмкостных свойств коллектора по плотности и пористости

Литологическое расчленение разреза по индексу фотоэффекта

Геонавигация по имиджам: определение угла пересечения ствола с границей пласта

Контроль состояния ствола по расчётному диаметру скважины

Контроль плотности бурового раствора по показаниям затрубного давления

Уточнение геонавигационной модели в реальном времени

Преимущества

Двухзондовая схема плотностных измерений компенсирует влияние скважинных условий на показания — плотность определяется точнее в стволе неидеальной формы

Имиджи плотности и пористости строятся по азимутальным секторам — видно, с какой стороны ствола залегает более плотный или более пористый пропласток

Диаметр скважины рассчитывается по показаниям большого и малого зондов гамма-гамма каротажа

Индекс фотоэффекта определяется по полному спектру гамма-излучения, что позволяет различать породы близкой плотности

Сменный стабилизатор подбирается под диаметр долота — плотностные измерения сохраняют качество при разных диаметрах ствола

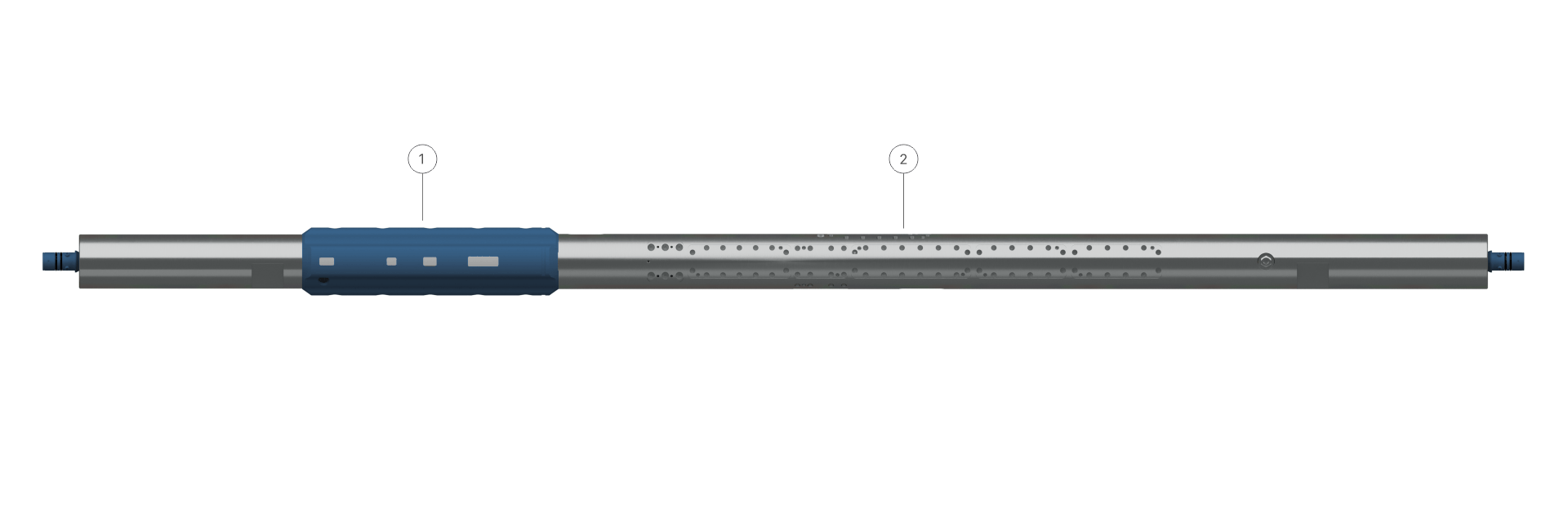

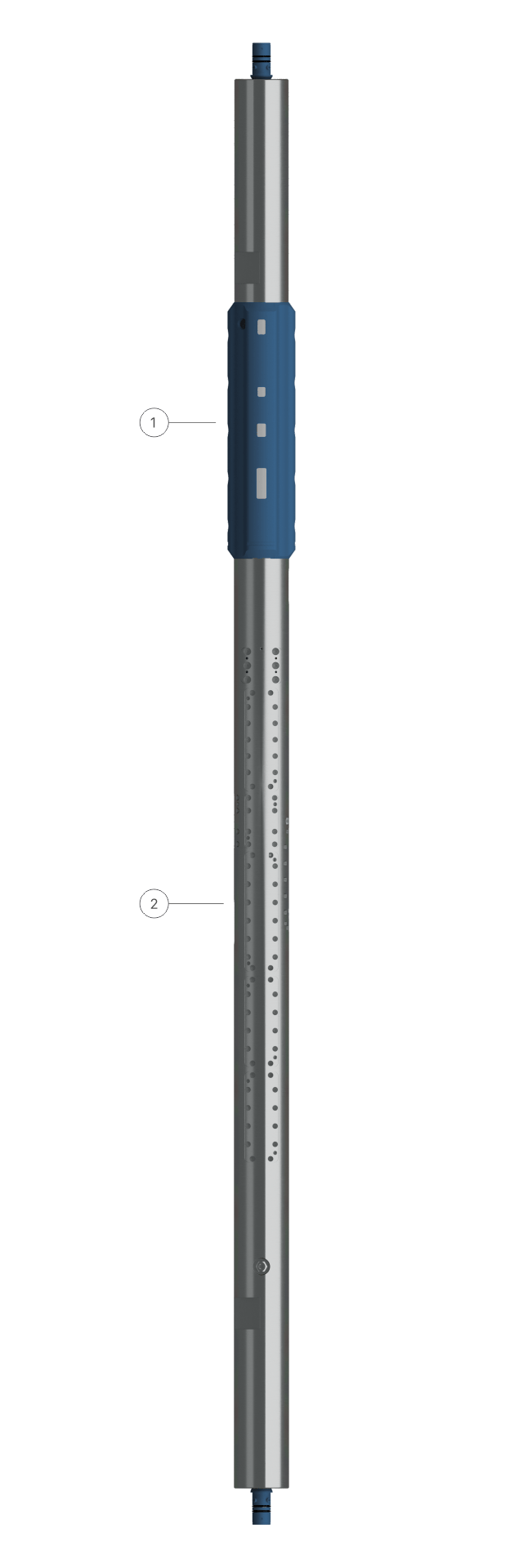

Литоплотностной зонд выполнен отдельным блоком, а стабилизатор — цельной деталью без разреза: обслуживание и тестирование проводят без разборки всего модуля

Резьба стыковочных узлов допускает ремонт до пяти раз, что продлевает срок службы корпуса

Детали модуля изготавливаются из высокопрочных немагнитных сталей и сплавов, устойчивых к размыву. Электронные и измерительные компоненты установлены на виброизоляторах и амортизаторах, и после изготовления проходят длительные испытания при высокой вибрации, температуре и давлении.

Каждый прибор проходит испытания на предельных допустимых значениях давления, температуры и вибрации.

Каждый прибор проходит испытания при вибрации, температуре и давлении

Каждый прибор проходит испытания на предельных допустимых значениях давления, температуры и вибрации.

Как это работает

Литоплотностной каротаж

Зондовая установка включает два зонда гамма-гамма каротажа — большой и малый, а также отдельный зонд для регистрации спектра гамма-излучения. По разнице показаний большого и малого зондов определяют плотность породы и одновременно рассчитывают диаметр скважины, а по спектру — индекс фотоэлектрического поглощения, который зависит от минерального состава.

Нейтронный каротаж

Водонасыщенная пористость измеряется двухзондовой установкой по тепловым нейтронам: чем больше в породе водорода, связанного с пластовой водой, тем меньше нейтронов достигает детекторов.

Затрубное давление (опционально)

По показаниям датчика определяют эквивалентную циркуляционную плотность (ЭЦП) бурового раствора, необходимую для контроля состояния затрубного пространства.

Азимутальные измерения

Зонды нейтронного и плотностного каротажа экранированы так, что каждый регистрирует излучение в одном направлении. При вращении инструмента сектора измерений складываются в круговую картину — имидж, по которому видно распределение плотности и пористости вокруг ствола.

Технические характеристики

Параметр	Значение
Типоразмеры	121 мм, 172 мм
Длина	3,1 м
Максимальная температура	+120 °C (+150 °C по заказу)
Максимальное давление	80 МПа (120 МПа по заказу)
Диапазон измерений плотности	1,7 – 3,0 г/см³
Погрешность измерений плотности	± 1,5 % от 1,7 до 2,0 г/см³; ± 1,2 % от 2,0 до 3,0 г/см³
Диапазон измерений водонасыщенной пористости	0 – 50 %
Погрешность измерений пористости	± 1,0 % при Кп = 20 %; ± 4,0 % при Кп = 30 %
Число азимутальных секторов измерений пористости	16
Диапазон измерений индекса фотоэлектрического поглощения	1,0 – 7,0
Погрешность измерений индекса фотоэффекта	± 0,2 при Pe < 2,5; ± 0,25 при Pe > 2,5
