Расширенный комплекс каротажа в одной струне с передачей данных со скоростью 10 бит в секунду в реальном времен

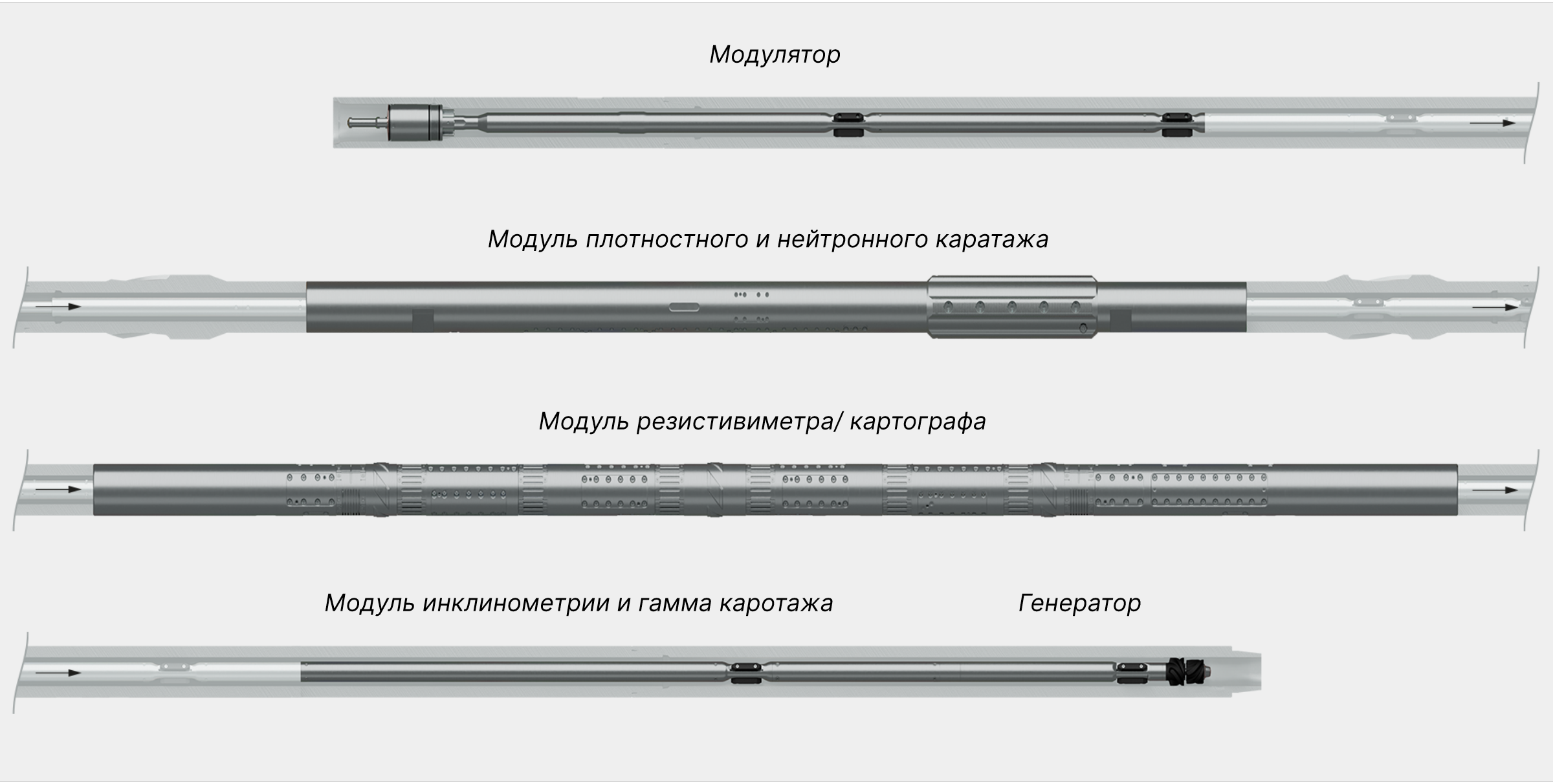

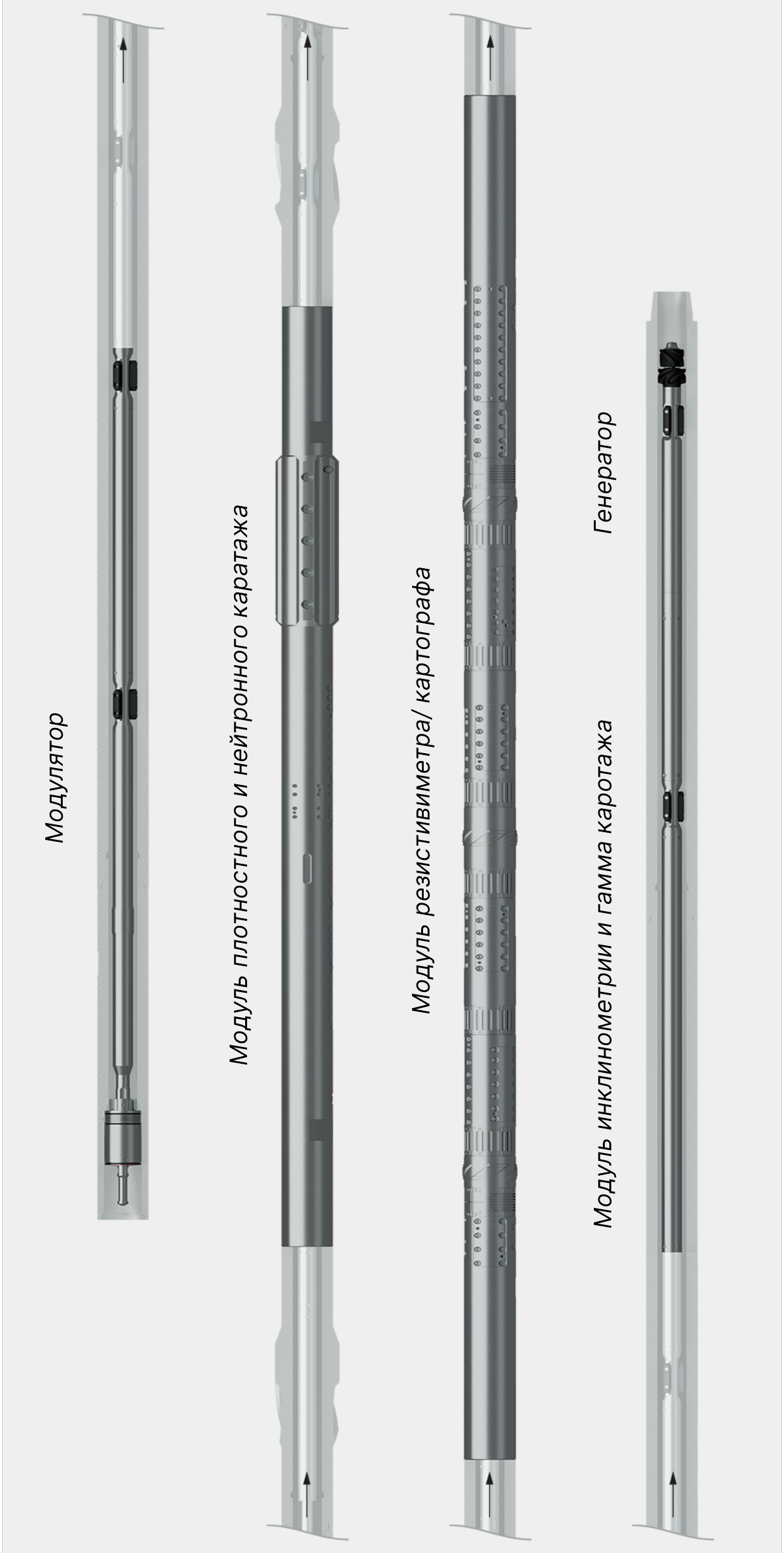

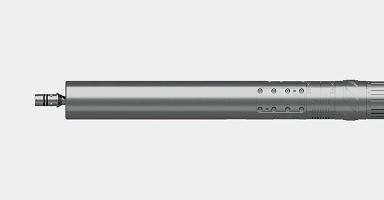

Модули оценки свойств коллектора и геонавигации, измеряющие азимутальную плотность и пористость пород, естественное гамма-излучение, удельное электрическое сопротивление, расстояние до границ пластов, а также азимут и зенитный угол, собраны в одну струну и дают расширенную информацию о свойствах пласта и траектории скважины за один спуск в реальном времени.

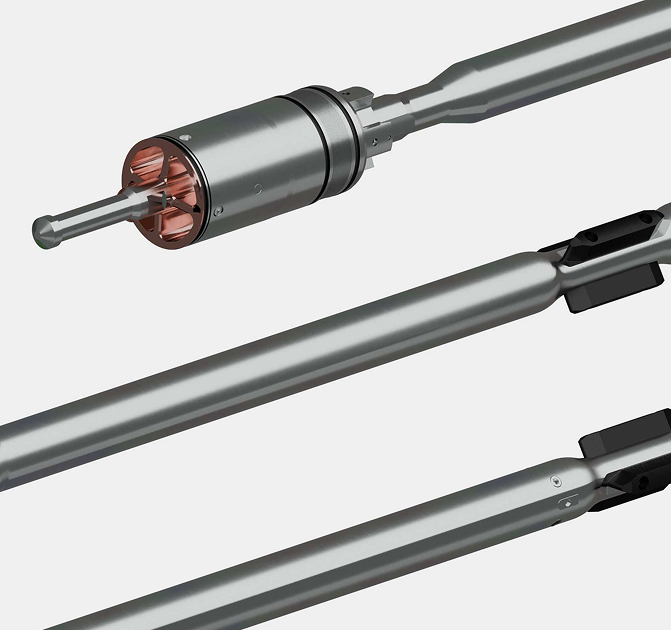

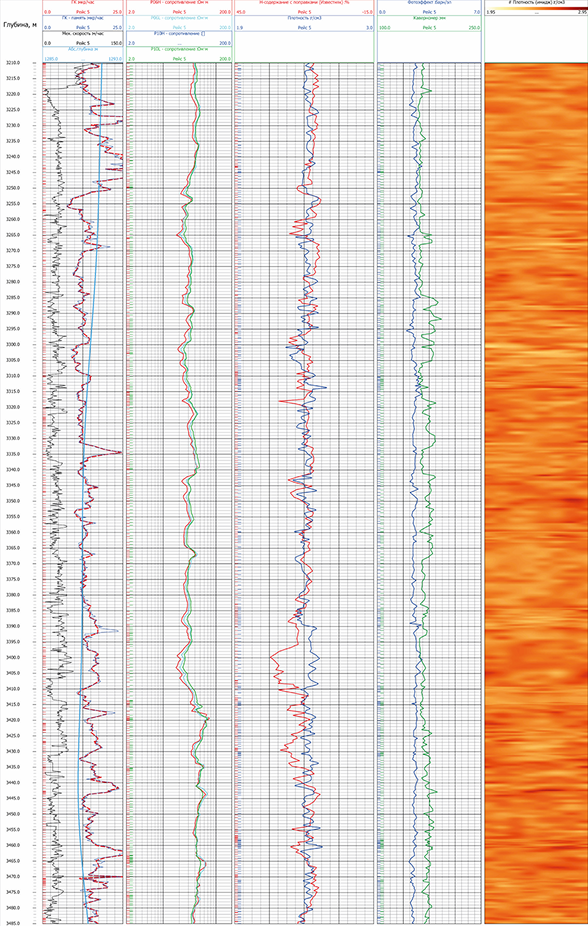

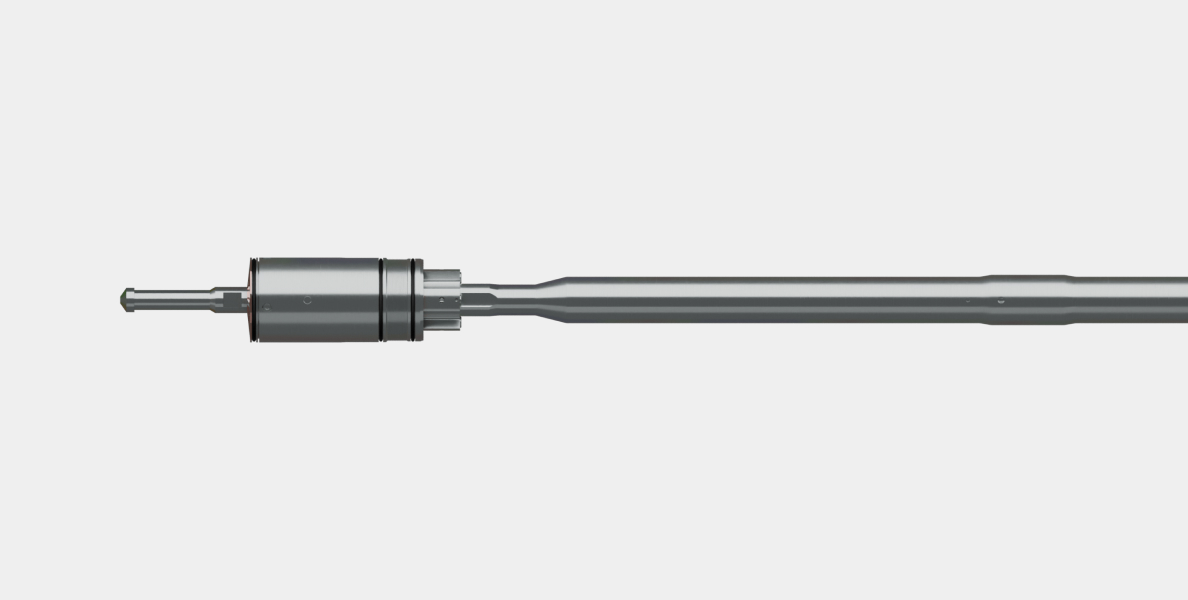

Высокоскоростной передатчик (модулятор), входящий в состав телесистемы, обеспечивает скорость до 10 бит/с по гидравлическому каналу связи. Этого достаточно, чтобы передавать на поверхность имиджи плотности и полный набор измерений, не ограничивая скорость проходки и не снижая качество геофизических данных.

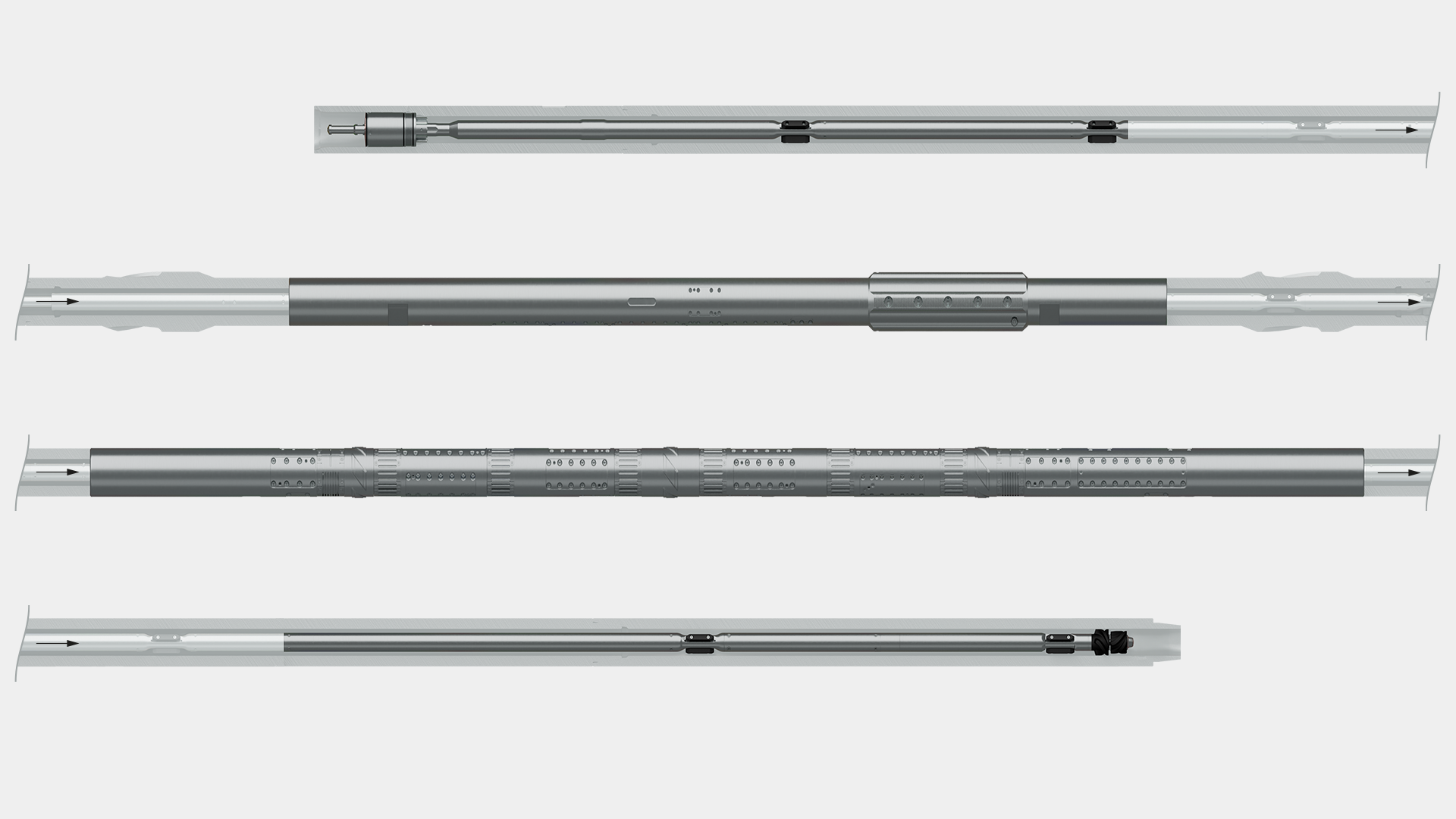

Измерительные зонды вынесены в стенку грузонесущего корпуса, а струна короче, чем у комплексов предыдущего поколения. Это повышает точность измерений и сокращает «мёртвую зону» — интервал до долота, на котором данные ещё не поступают. Чем ближе датчик к забою, тем раньше на поверхности получают необходимые данные и тем точнее ведут ствол.

Передача данных об уровне вибрации в скважине: отклонения видны сразу, что позволяет скорректировать режим бурения до того, как нагрузки скажутся на ресурсе приборов.

После спуска и запуска насосов модулятор включает тестовый режим: регистрируются амплитудно-частотные характеристики доступных режимов работы, а наземная программа ранжирует их по скорости и качеству передачи. Оператор выбирает режим командой с поверхности и, если в диапазоне рабочей частоты появляются сильные помехи, меняет его тем же способом.

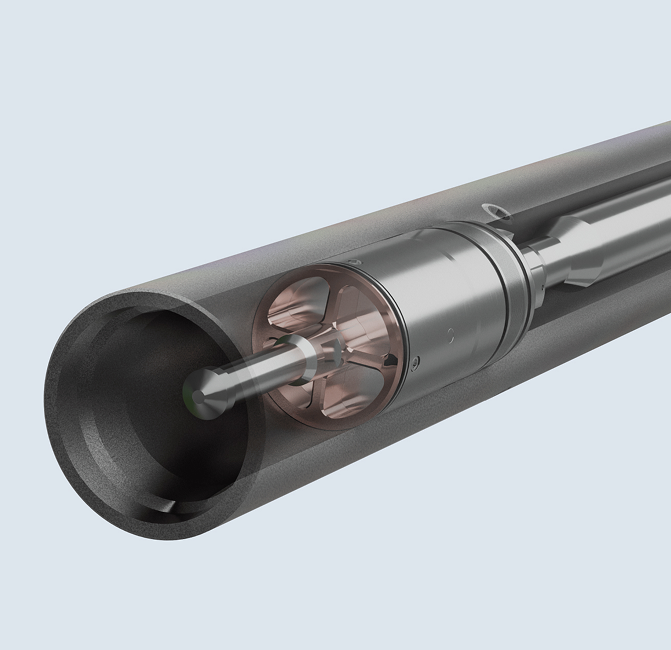

Для критических условий предусмотрен режим пульсатора — передача отдельными импульсами давления: скорость снижается, но связь с поверхностью остаётся. При попадании постороннего предмета в узел клапана автоматически включается программа его удаления. Компенсатор внешнего давления исключает изменение характеристик с ростом глубины. Допустимое содержание песка в растворе — до 3%, кольматанта фракцией до 5 мм — до 150 кг/м³.

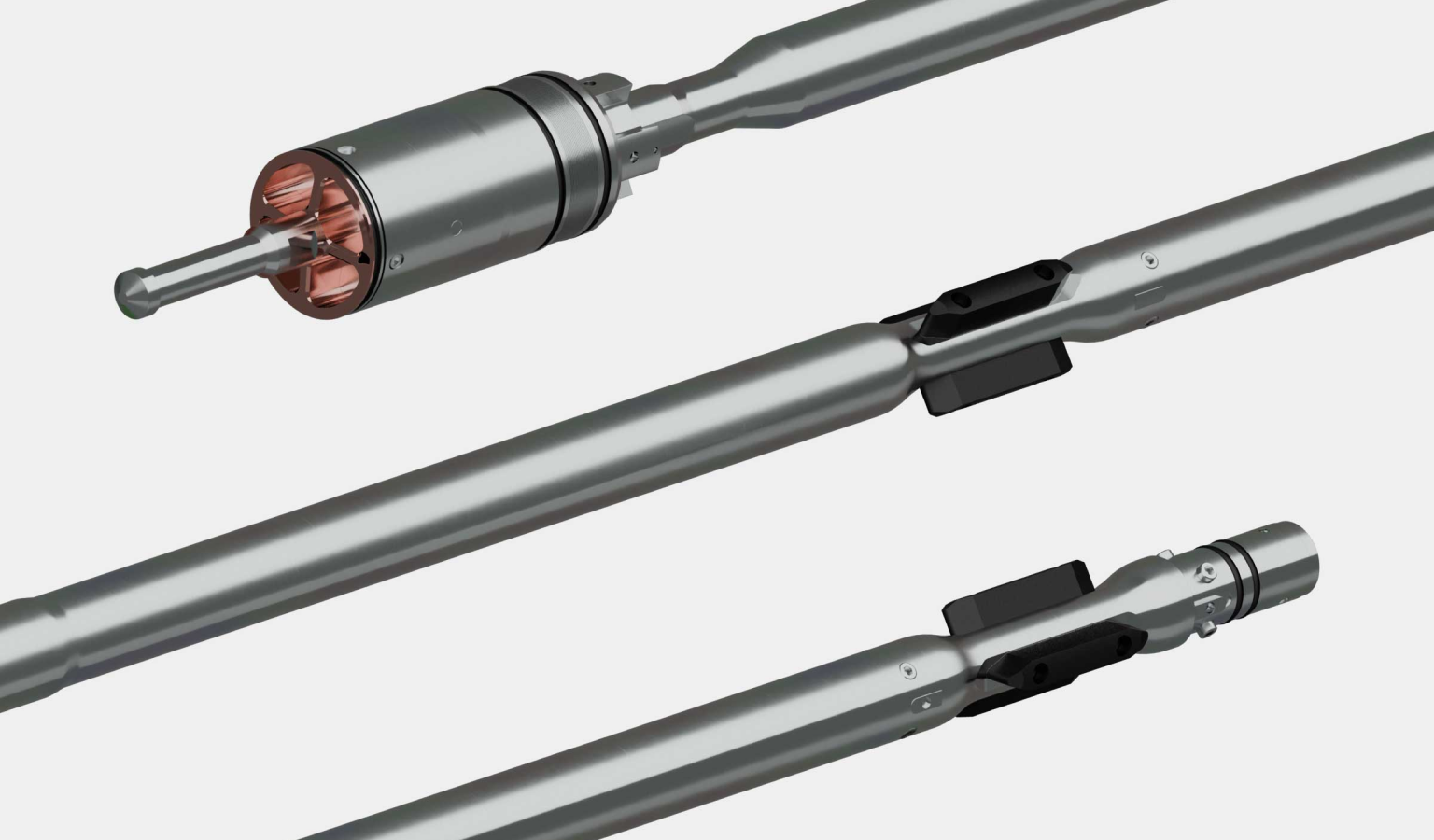

Модулятор выпускается в типоразмерах 121 и 172 мм и работает во всей линейке диаметров КНБК: при переходе на другой диаметр меняется только клапан. Расходные твердосплавные детали клапана доступны на российском рынке, в том числе у сторонних поставщиков.
